Afzuigmotoren, pijpen, kanalen, bochten voor afzuigkappen.

Afzuigmotors, buizen, pijpen, standenregelaars, geurfilter, koolstoffilters, gasklep, gasgebrekklep, magneetklep, bochten.

Afzuigmotor los zonder aansluitstukken als vervanging van uw huidige motor.
			CHAYSOL / S-vent AFZUIGMOTOR De afzuigmotor wordt direct aangedreven en is geschikt voor inbouw in verschillende types afzuigkappen, de grotere modellen kunnen in kappen of boxen geplaatst worden met grotere inwendige afmetingen. De motor is leverbaar in verschillende afmetingen en vermogens. Eventueel te leveren met bijpassende regelaar. Alle motoren zijn voorzien van een thermische beveiliging. [ Klik hier ] voor de alle afmetingen en modellen van CHAYSOL. Wij leveren uitsluitend onderstaande modellen.
Bestelnummer:	Omschrijving:	type:		Watt	Amp	Cap. M³/uur		A=	B=	C=	D=	Volt
G001.0130	Chaysol afzuigmotor	UPE 7/7		147	1,5	1000		309	328	210	234	230
G001.0132	Chaysol afzuigmotor	UPE 9/9		550	4,3	3000		381	389	260	300	230
G001.0136	Chaysol afzuigmotor	UPE 12/12		1100	5,9	6000		490	521	341	396	400
G001.0142	Chaysol afzuigmotor	UPE 12/12		736	7,4	4500		490	521	341	396	230
		C en D zijn de inwendige maten. De bevestigingsflens is +/- 32 mm breed
Bestelnummer:	Omschrijving:	type:		Watt	Amp	Cap. M³/uur	Rpm/min	A=	B=	C=	D=	Volt
G225.0045	S-vent afzuigmotor	7/7/1400		400	1.8	1500	1400	311	323	224	235	230
G225.0055	S-vent afzuigmotor	9/9/1400		1100	5	3000	1400	380	387	302	346	230
G225.0060	S-vent afzuigmotor	10/10/1400		1450	6,5	3800	1400	415	440	284	333	230
G225.0070	S-vent afzuigmotor	12/12/1100		2250	11	6800	1100	493	515	330	395	230
			Klik voor PDF.info.	Verwijderingsbijdrage								4,20

CHAYSOL afzuigmotor, ingebouwd in waterdichte box met geluidsisolatiefilter
			CHAYSOL AFZUIGMOTOR IN BOX HORIZONTAAL UITBLAZEND. - wind- en watervaste box - box heeft een isolatiefilter aan de binnenzijde - inclusief voorgemonteerde montagemond - direct aangedreven afzuigmotor Toepassingsvoorbeeld op een plat dak : Klik hier.
Bestelnummer:	Omschrijving:	Type:	Watt	Amp	Afm. bxdxh in mm	Cap. M³/uur	volt	Voor ..Ø pijp, aansluitmaat
G001.0097	Chaysol afzuigmotor in box	UPE 7/7	147	1,5	445 x 455 x 535	1000	230	250 mm
G001.0100	Chaysol afzuigmotor in box	UPE 9/9	550	5,4	515 x 555 x 535	3000	230	350 mm
G001.0106	Chaysol afzuigmotor in box	UPE 12/12	736	7,7	620 x 675 x 640	4500	230	450 mm
G001.0104	Chaysol afzuigmotor in box	UPE 12/12	1100	4,7	620 x 675 x 640	6000	400	450 mm
G001.0109	Chaysol afzuigmotor in box	UPE 15/15	1500	6,5	950 x 780 x 770	9000	400	475 x400 mm
Verwijderingsbijdrage		Klik voor PDF.info							4,20

S- vent afzuigmotor, ingebouwd in waterdichte box
			S-VENT AFZUIGMOTOR IN BOX HORIZONTAAL UITBLAZEND. - wind en watervaste box - inclusief voorgemonteerde montagemond - direct aangedreven afzuigmotor Toepassingsvoorbeeld op een plat dak : Klik hier.
Bestelnummer:	Omschrijving:	Type:	Watt	Amp	Afm. bxdxh in mm	Cap. M³/uur	volt	Voor ..Ø pijp, aansluitmaat
G225.0145	S-vent afzuigmotor in box	7/7/1400	400	1,8	450x450x450	1500	230	250 mm
G225.0155	S-vent afzuigmotor in box	9/9/1400	1100	5	550x550x550	3000	230	350 mm
G225.0160	S-vent afzuigmotor in box	10/10/1400	1450	6,5	650x650x650	3800	230	400 mm
G225.0170	S-vent afzuigmotor in box	12/12/1100	1000	6,5	750x750x750	6800	230	500 mm
Verwijderingsbijdrage		Klik voor PDF.info							4,20

Indirect aangedreven afzuigmotor ingebouwd in waterdichte box met v-snaaraandrijving en naastgelegen motor
	AFZUIGMOTOR, in box met naastgelegen motor HORIZONTAAL uitblazande wind en watervaste box - inclusief voorgemonteerde montagemond - indirect aangedreven afzuigmotor - grote capaciteit.
	Bestelnummer:	Omschrijving:	Type:	Watt	Amp	Afm. box bxdxh in mm	Cap. M³/uur	volt	aansluitmaat		Prijs
	Bestelnummer:	Omschrijving:	Type:	Watt	Amp	Afm. box bxdxh in mm	Cap. M³/uur	volt	inlaat	uitlaat	Prijs
	G225.0075	Afzuigmotor in box	7/7	250	1,5	625x500x430	1000	230	378x349	258x324	2.907,00
	G225.0080	Afzuigmotor in box	9/9	550	1,5	700x550x460	3000	230	408x400	328x288	3.294,00
	G225.0085	Afzuigmotor in box	12/12	550	1,5	850x700x595	4500	230	543x549	416x369	3.915,00
	G225.0090	Afzuigmotor in box	15/15	750	1,5	1000x850x695	9000	230	643x609	499x428	4.494,00

Buisventilator
	AFZUIGMOTOR speciaal voor het verplaatsen van kleine hoeveelheden lucht. - kan direct in de leiding worden opgenomen. - speciaal voor het verplaatsen van kleine hoeveelheden lucht. - zeer geschikt voor condenskap. - **: extra sterk
	Bestelnummer:	Omschrijving:	Cap. M³/uur	Pijp Ø Aansluitmaat	kW	volt	kg
	G225.0005	Buisventilator	250	100 mm	0,059	230	1,2
	G225.0010	Buisventilator	365	125 mm	0,061	230	1,5
	G225.0015	Buisventilator	495	150/160 mm	0,064	230	1,6
	G225.0020	Buisventilator	790	200 mm	0,11	230	1,7
	G225.0025	Buisventilator extra sterk	1100 **	200 mm	0,14	230	1,7
	G225.0030	Buisventilator	1150	250 mm	0,17	230	1,9
	G225.0035	Buisventilator	1325	315 mm	0,155	230	2
	G225.0040	Buisventilator extra sterk	1700 **	315 mm	0,225	230	2

Standenregelaar t.b.v. de afzuigmotor

	Bestelnummer:	Omschrijving:	type:	afmeting:	Maximaal (?)Amp.	Volt Vac
	G223.0058	Standenregelaar	TM 2-3	192x152x87	3 Amp	230
	G223.0059	Standenregelaar	TM 2-5	235x182x148	5 Amp	230
	G223.0060	Standenregelaar	TM 2-7	235x182x148	7 Amp	230
	G223.0061	Standenregelaar	TM 2-9	235x182x148	9 Amp	230
	G223.0062	Standenregelaar	TM 2-11	235x182x148	11 Amp	230

Elektronische standenregelaar voor: 230 volt afzuigmotor tot 5 Ampère / 1200Watt

	Bestelnummer:	Omschrijving:	type:	afmeting: l x d x h	Amp	Watt	Volt
	G438.0123	Elektronische standenregelaar enkel fase Klein en licht model. - traploze regeldraaiknop - Aan/uit schakelaar afzuiging en gasklep - Aan/uit schakelaar verlichting - Maximaal 1200 watt	full control	125x85x55 mm	5	1200	230Vac/ 50Hz 1 fase

5-standen regelaar driefase (400 volt)

	Standenregelaar voor 400Vac. In deze standenregelaar zit ook een hulpcontact die u kunt gebruiken om de gasgebrek/magneetklep te schakelen.
	Bestelnummer:	Omschrijving:	type:	afmeting:	amp.	Volt
	G223.0065	Standenregelaar	TM 3-5	300x250x150	5	400
	G223.0066	Standenregelaar	TM 3-7,5	300x250x200	7,5	400
	G223.0067	Standenregelaar	TM 3-11	400x300x200	11	400
	G223.0068	Standenregelaar	TM 3-14	500x400x260	14	400
	G223.0069	Standenregelaar	TM 3-19	500x0400x260	19	400

tl-verlichting voor afzuigkappen
		Losse armatuur voor in de afzuigkap. Uitsluitend de enkele uitvoering is leverbaar. De tl-buizen zijn voorzien van een kunststof hoesje dat bij breuk voorkomt dat de tl in splinters over uw fornuis valt. Conform HACCP. I.v.m. het risico van breuk verzenden wij TL en armatuur uitsluitend als zij gelijk met een afzuigkap geleverd kunnen worden. Losse buizen verzenden wij dus niet.
Bestelnummer:	Omschrijving	Watt	Lengte in mm
G924.0025	tl-armatuur zonder kap	18	700 mm (exclusief tl)
G924.0030	tl-armatuur zonder kap	36	1300 mm (exclusief tl)
G924.0035	tl-armatuur zonder kap	58	1700 mm (exclusief tl)
G924.0010	tl-buis splintervrij	18	600 mm
G924.0015	tl-buis splintervrij	36	1200 mm
G924.0020	tl-buis splintervrij	58	1600 mm
Verzendkosten : zie de tekst hierboven. Uitsluitend samen met een afzuigkap te bestellen.

Gasgebrekklep drukgebrekklep B-klep en magneetklep t.b.v. veiligheid en voorschriften.		In de professionele horecakeuken bent u verplicht bij gebruik van gastoestellen een magneetklep en gasgebrekklep te plaatsen die voorkomen dat u gasfornuis, enz. gasdruk heeft als de afzuiger niet aan staat. Onderstaande kleppen komen achterelkaar te zitten en de magneetklep krijgt zijn voeding van de standenregelaar van de afzuigkap. Controleer deze opstelling regelmatig. U kunt dit eenvoudig doen door de afzuiger uit te zetten, als het goed is verliest u dan ook direct uw gasdruk. Bij het aanzetten van de afzuiger eerst alle kranen dicht en dan zal het enige minuten duren voor u weer gasdruk heeft. De gasdrukgebrekklep heeft enige tijd nodig om de leiding weer op druk te zetten.
	Bestelnummer:	Omschrijving:	aansluitmaat:	Voor pijp Ø:
	G223.0015	Gasdrukgebrekklep B Klep	3/4 '' binnendraad	22 mm
	G223.0020	Gasdrukgebrekklep, B Klep	1 '' binnendraad	28 mm
	G223.0040	Gasdrukgebrekklep, B klep	1,5 '' binnendraad	35 mm
	G223.0025	Magneetklep 230 VAC volt, Magneetventiel, Magneetkraan.	3/4 " binnendraad	22 mm
	G223.0030	Magneetklep 230 VAC volt, B klep, Magneetventiel, Magneetkraan	1 " binnendraad	28 mm
	G223.0035	Magneetklep 230 VAC volt, Magneetventiel, Magneetkraan	1,5 " binnendraad	35 mm
	PAS OP!! Werken met gas is niet geheel ongevaarlijk.

Afzuigfilter / labyrintfilter.
	Bestelnummer:	Omschrijving:	afmeting: breedte x hoogte x dikte
	G213.0030	Lamellenfilter (ons standaard filter)	495 x 495 x 25 mm
	G213.0035	Lamellenfilter	400 x 500 x 25 mm
	G213.0040	Lamellenfilter	480 x 450 x 25 mm

	Op maat maken kan maar is gezien het maatwerk duurder dan de standaard modellen. De prijs zal vanaf de € 200,00 per filter zijn. [KLIK HIER om uw: maten en aantal in te voeren]
	Maatwerk	Op maat voor u gemaakt	bijvoorbeeld: 600x600x20 mm	€ +/- 200,00
	PAS OP! u kunt de filters niet 90 graden draaien. Het vet kan dan niet weglopen. Lengte en hoogte zijn dus van belang.

Montagemonden.
	Bestelnummer:	Omschrijving: Voor het aansluiten op de kap of box Moet ook gebruikt worden als u de flex. slang gebruik	Diameter:
	G216.0510	Montagemond 200 mm	200 mm
	G216.0515	Montagemond 250 mm	250 mm
	G216.0520	Montagemond 300 mm	300 mm
	G216.0525	Montagemond 350 mm	350 mm
	G216.0532	Montagemond 400 mm	400 mm
	G216.0530	Montagemond 450 mm	450 mm

Pijp / buizen.

	Bestelnummer:	Omschrijving: pijp met een lengte van 1 meter	Diameter:
	G218.0200	Pijp / buis: 1000 x 200 mm	200 mm
	G218.0250	Pijp / buis: 1000 x 250 mm	250 mm
	G218.0300	Pijp / buis: 1000 x 300 mm	300 mm
	G218.0350	Pijp / buis: 1000 x 350 mm	350 mm
	G218.0400	Pijp / buis: 1000 x 400 mm	400 mm
	G218.0450	Pijp / buis: 1000 x 450 mm	450 mm

Sierrozet
	Moet over de dakdoorvoer heen
	Bestelnummer:	Omschrijving: Sier rozet om een ruw gat door de muur af te werken	Diameter:
	G216.0850	Sier rozet: 150 mm	150 mm
	G216.0854	Sier rozet: 200 mm	200 mm
	G216.0860	Sier rozet: 250 mm	250 mm
	G216.0865	Sier rozet: 300 mm	300 mm
	G216.0870	Sier rozet: 350 mm	350 mm
	G216.0875	Sier rozet: 400 mm	400 mm
	G216.0880	Sier rozet: 450 mm	450 mm

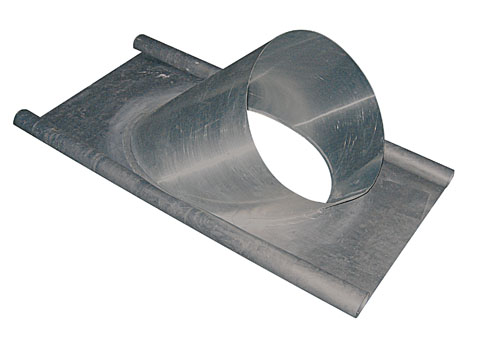

Dakdoorvoer.
	Deze plaat bevestigt u aan het dak en door middel van asfaltpapier zorgt u voor een waterdichte afdichting. U heeft ook een stormkraag nodig die voorkomt dat het regenwater langs de pijp naar binnen loopt. Uw kunt ook een eigen alternatief gebruiken KLIK HIER
	Bestelnummer:	Omschrijving: Te gebruiken samen met de stormkraag	Diameter:
	G221.0045	Dakdoorvoer: 200 mm	200 mm
	G221.0050	Dakdoorvoer: 250 mm	250 mm
	G221.0055	Dakdoorvoer: 300 mm	300 mm
	G221.0065	Dakdoorvoer: 350 mm	350 mm
	G221.0070	Dakdoorvoer: 400 mm	400 mm
	G221.0075	Dakdoorvoer: 450 mm	450 mm

Stormkraag voor op het dak.
	Moet over de dakdoorvoer heen
	Bestelnummer:	Omschrijving: Stormkraag te gebruiken in combinatie met dakdoorvoer	Diameter:
	G216.0340	Stormkraag: 200 mm	200 mm
	G216.0345	Stormkraag: 250 mm	250 mm
	G216.0350	Stormkraag: 300 mm	300 mm
	G216.0360	Stormkraag: 350 mm	350 mm
	G216.0365	Stormkraag: 400 mm	400 mm
	G216.0370	Stormkraag: 450 mm	450 mm

Regenkap.
	Beter is een deflectorkap te gebruiken. Deze regenkap geeft weerstand en laat de lucht direct weer naar beneden vallen. waardoor het gevaar van stankoverlast groot is. Deze geeft minder tegendruk en laat uw afzuiger beter afzuigen.
	Bestelnummer:	Omschrijving:	Diameter:
	G217.0200	Regenkap: 200 mm	200 mm
	G217.0250	Regenkap: 250 mm	250 mm
	G217.0300	Regenkap: 300 mm	300 mm
	G217.0350	Regenkap: 350 mm	350 mm
	G217.0400	Regenkap: 400 mm	400 mm
	G217.0450	Regenkap: 450 mm	450 mm

Deflectorkap .
	Bestelnummer:	Omschrijving: Geeft minder weerstand dan de regenkap. Blaast de afgezogen lucht hoger de lucht in.	Diameter:
	G222.0190	Deflectorkap: 150 mm	150 mm
	G222.0200	Deflectorkap: 200 mm	200 mm
	G222.0250	Deflectorkap: 250 mm	250 mm
	G222.0300	Deflectorkap: 300 mm	300 mm
	G222.0350	Deflectorkap: 350 mm	350 mm
	G222.0400	Deflectorkap: 400 mm	400 mm
	G222.0450	Deflectorkap: 450 mm	450 mm
	Levertijd: 5 dagen na ontvangst betaling

Verticale uitblaaskappen
	Bestelnummer:	Omschrijving: Montagemond die u direct op de box kunt plaatsen. U kunt hem naar boven of beneden laten uitblazen	Type:
	G216.0900	Verticale uitblaaskappen, voor box van 510 x 510 mm	type 51
	G216.0905	Verticale uitblaaskappen, voor box van 630 x 630 mm	type 63
	G216.0910	Verticale uitblaaskappen, voor box van 760 x 760 mm	type 76
	G216.0915	Verticale uitblaaskappen, voor box van 1000 x 1000 mm	type 100
	Levertijd: 5 dagen na ontvangst betaling

Muurbeugel
	Bestelnummer:	Omschrijving: Muurbeugel	Diameter:
	G224.0200	Muurbeugel: 200 mm
	G224.0200	Muurbeugel: 200 mm	200 mm
	G224.0250	Muurbeugel: 250 mm	250 mm
	G224.0300	Muurbeugel: 300 mm	300 mm
	G224.0355	Muurbeugel: 350 mm	350 mm
	G224.0400	Muurbeugel: 400 mm	400 mm
	G224.0450	Muurbeugel: 450 mm	450 mm
	G224.0500	Muurbeugel: 500 mm	500 mm

Bocht 90° rond
	Bestelnummer:	Omschrijving: Bocht 90°.rond	Diameter:
	G220.0122	Bocht 90 graden: 200 mm	200 mm
	G220.0125	Bocht 90 graden: 250 mm	250 mm
	G220.0150	Bocht 90 graden: 300 mm	300 mm
	G220.0160	Bocht 90 graden: 350 mm	350 mm
	G220.0165	Bocht 90 graden: 400 mm	400 mm
	G220.0167	Bocht 90 graden: 450 mm	450 mm

Bocht 45°
	Bestelnummer:	Omschrijving: Bocht aluminium 45 graden	Diameter:
	G220.0040	Bocht aluminium: 45 graden 200 mm	200 mm
	G220.0045	Bocht aluminium: 45 graden 250 mm	250 mm
	G220.0050	Bocht aluminium: 45 graden 300 mm	300 mm
	G220.0060	Bocht aluminium: 45 graden 350 mm	350 mm
	G220.0065	Bocht aluminium: 45 graden 400 mm	400 mm
	G220.0067	Bocht aluminium: 45 graden 450 mm	450 mm

Verloopstuk rond
Verloop van groot naar klein	Bestelnummer:	Omschrijving:
	G216.0638	Verloop van: 200 -> 150 mm
	G216.0639	Verloop van: 200 -> 250 mm
	G216.0640	Verloop van: 200 -> 300 mm
	G216.0641	Verloop van: 200 -> 350 mm
	G216.0644	Verloop van: 250 -> 300 mm
	G216.0645	Verloop van: 250 -> 350 mm
	G216.0650	Verloop van: 300 -> 350 mm
	G216.0660	Verloop van: 350 -> 400 mm
	G216.0670	Verloop van: 400 -> 250 mm
	G216.0680	Verloop van: 450 -> 200 mm
	G216.0682	Verloop van: 450 -> 250 mm
	Levertijd: 5 dagen na ontvangst betaling

Zadelstuk recht 90°

	Bestelnummer:	Omschrijving: om zelf een 90 graden aftakking te maken in een doorgaande buis.	Diameter:
	G215.0000	Zadelstuk recht 90 graden: 150 mm	150 mm
	G215.0010	Zadelstuk recht 90 graden: 200 mm	200 mm
	G215.0015	Zadelstuk recht 90 graden: 250 mm	250 mm
	G215.0020	Zadelstuk recht 90 graden: 300 mm	300 mm
	G215.0025	Zadelstuk recht 90 graden: 350 mm	350 mm
	G215.0030	Zadelstuk recht 90 graden: 400 mm	400 mm
	G215.0035	Zadelstuk recht 90 graden: 450 mm	450 mm
	Levertijd: 5 dagen na ontvangst betaling

Zadelstuk 45º.
	Bestelnummer:	Omschrijving: om zelf een 45 graden aftakking te maken in een doorgaande buis.	Diameter:
	G215.0050	Zadelstuk 45 graden: 150 mm	150 mm
	G215.0060	Zadelstuk 45 graden: 200 mm	200 mm
	G215.0065	Zadelstuk 45 graden: 250 mm	250 mm
	G215.0070	Zadelstuk 45 graden: 300 mm	300 mm
	G215.0075	Zadelstuk 45 graden: 350 mm	350 mm
	G215.0080	Zadelstuk 45 graden: 400 mm	400 mm
	G215.0085	Zadelstuk 45 graden: 450 mm	450 mm
	Levertijd: 5 dagen na ontvangst betaling

T-stuk, compleet 90º.
	Bestelnummer:	Omschrijving: T-verbinding	Diameter:
	G215.0100	T stuk: 150 mm	150 mm
	G215.0110	T stuk: 200 mm	200 mm
	G215.0115	T stuk: 250 mm	250 mm
	G215.0120	T stuk: 300 mm	300 mm
	G215.0125	T stuk: 350 mm	350 mm
	G215.0130	T stuk: 400 mm	400 mm
	G215.0135	T stuk: 450 mm	450 mm
	Levertijd: 5 dagen na ontvangst betaling

Kleppen rond
	Bestelnummer:	Omschrijving: hiermee regelt u de doorstroming.	Diameter:
	G216.1105	Klep / kraan: 150 mm
	G216.1105	Klep / kraan: 150 mm	150 mm
	G216.1110	Klep / kraan: 200 mm	200 mm
	G216.1115	Klep / kraan: 250 mm	250 mm
	G216.1120	Klep / kraan: 300 mm	300 mm
	G216.1125	Klep / kraan: 350 mm	350 mm
	G216.1130	Klep / kraan: 400 mm	400 mm
	G216.1135	Klep / kraan: 450 mm	450 mm
	Levertijd: 5 dagen na ontvangst betaling

Einddop.
	Bestelnummer:	Omschrijving: einddop.	Diameter:
	G216.0704	Einddop: 150 mm	150 mm
	G216.0706	Einddop: 180 mm	180 mm
	G216.0708	Einddop: 2000 mm	200 mm
	G216.0710	Einddop: 250 mm	250 mm
	G216.0712	Einddop: 300 mm	300 mm
	G216.0714	Einddop: 350 mm	350 mm
	G216.0716	Einddop: 400 mm	400 mm
	G216.0718	Einddop: 450 mm	450 mm
	Levertijd: 5 dagen na ontvangst betaling

Flexibele slang ongeïsoleerd
	Bestelnummer:	Omschrijving: uitsluitend per 10 meter lengte.	Diameter:
	G218.0840	Ongeïsoleerde flexibele slang. 10 meter x 127 mm	127 mm
	G218.0842	Ongeïsoleerde flexibele slang. 10 meter x 152 mm	152 mm
	G218.0844	Ongeïsoleerde flexibele slang. 10 meter x 160 mm	160 mm
	G218.0846	Ongeïsoleerde flexibele slang. 10 meter x 200 mm	200 mm
	G218.0848	Ongeïsoleerde flexibele slang. 10 meter x 250 mm	250 mm
	G218.0850	Ongeïsoleerde flexibele slang. 10 meter x 315 mm	315 mm
	G218.0852	Ongeïsoleerde flexibele slang. 10 meter x 350 mm	350 mm
	G218.0854	Ongeïsoleerde flexibele slang. 10 meter x 400 mm	400 mm
	G216.0170	slangklem tot 200 mm	<200 mm
	G216.0175	slangklem tot 325 mm	<325 mm
	Levertijd: 5 dagen na ontvangst betaling

Flexibele slang geïsoleerd dubbelwandig
	Bestelnummer:	Omschrijving: uitsluitend per 10 meter lengte.	Diameter:
	G218.0800	geïsoleerde flexibele slang. 10 meter x 127 mm	127 mm
	G218.0802	geïsoleerde flexibele slang. 10 meter x 152 mm	152 mm
	G218.0804	geïsoleerde flexibele slang. 10 meter x 160 mm	160 mm
	G218.0815	geïsoleerde flexibele slang. 10 meter x 200 mm	200 mm
	G218.0820	geïsoleerde flexibele slang. 10 meter x 250 mm	250 mm
	G218.0827	geïsoleerde flexibele slang. 10 meter x 315 mm	315 mm
	G218.0829	geïsoleerde flexibele slang. 10 meter x 350 mm	350 mm
	G218.0835	geïsoleerde flexibele slang. 10 meter x 400 mm	400 mm
	G216.0170	slangklem tot 200 mm	<200 mm
	G216.0175	slangklem tot 325 mm	<325 mm
	Levertijd: 5 dagen na ontvangst betaling

Verloop van rond naar 400 x 400mm vierkant aansluitstuk
	Bestelnummer:	Omschrijving:	Diameter:
		Verloop van vierkant naar rond
	G222.0520	400 x 400 verloop naar > rond Ø 200 mm	200 mm
	G222.0525	400 x 400 verloop naar > rond Ø 250 mm	250 mm
	G222.0530	400 x 400 verloop naar > rond Ø 300 mm	300 mm
	G222.0535	400 x 400 verloop naar > rond Ø 350 mm	350 mm
	G222.0540	400 x 400 verloop naar > rond Ø 400 mm	400 mm
	G222.0545	400 x 400 verloop naar > rond Ø 400 mm	450 mm
	Levertijd: 5 dagen na ontvangst betaling

Deflectorkappen vierkant Voor vierkant / rechthoek kanaal
	Bestelnummer:	Omschrijving: Deflectorkap voor vierkant kanaal	Diameter:
	G222.0480	Deflectorkap: 150 x 150 mm	150 mm
	G218.0485	Deflectorkap: 200 x 200 mm	200 mm
	G218.0490	Deflectorkap: 250 x 250 mm	250 mm
	G218.0495	Deflectorkap: 300 x 300 mm	300 mm
	G218.0500	Deflectorkap: 350 x 350 mm	350 mm
	G218.0505	Deflectorkap: 400 x 400 mm	400 mm
	G218.0510	Deflectorkap: 450 x 450 mm	400 mm
	Levertijd: 5 dagen na ontvangst betaling

Vierkanten/rechthoekige bocht 90° Voor vierkant / rechthoek kanaal
	Bestelnummer:	Omschrijving:	Afmeting:
	G220.0200	Vierkanten/rechthoekige bocht 90°: 150 x 150 mm	150x150
	G220.0205	Vierkanten/rechthoekige bocht 90°: 200 x 200 mm	200x200
	G220.0210	Vierkanten/rechthoekige bocht 90°: 250 x 250 mm	250x250
	G220.0215	Vierkanten/rechthoekige bocht 90°: 300 x 300 mm	300x300
	G220.0220	Vierkanten/rechthoekige bocht 90°: 350 x 350 mm	350x350
	G220.0225	Vierkanten/rechthoekige bocht 90°: 400 x 400 mm	400x400
	G220.0230	Vierkanten/rechthoekige bocht 90°: 450 x 450 mm	450x450
	Levertijd: 5 dagen na ontvangst betaling

Vierkanten/rechthoekige bocht 45° Voor vierkant / rechthoek kanaal
	Bestelnummer:	Omschrijving:	Afmeting:
	G216.0985	Vierkanten/rechthoekige bocht 45°: 150 x 150 mm	150x150
	G216.0990	Vierkanten/rechthoekige bocht 45°: 200 x 200 mm	200x200
	G216.0995	Vierkanten/rechthoekige bocht 45°: 250 x 250 mm	250x250
	G216.1000	Vierkanten/rechthoekige bocht 45°: 300 x 300 mm	300x300
	G216.1005	Vierkanten/rechthoekige bocht 45°: 350 x 350 mm	350x350
	G216.1010	Vierkanten/rechthoekige bocht 45°: 400 x 400 mm	400x400
	G216.1015	Vierkanten/rechthoekige bocht 45°: 450 x 450 mm	450x450
	Levertijd: 5 dagen na ontvangst betaling

Vierkanten pijp / kanaal Voor vierkant / rechthoek kanaal
	Bestelnummer:	Omschrijving: Per meter lengte (1000mm)	Afmeting:
	G216.0950	Vierkanten/rechthoekige pijp/kanaal : 150 x 150 mm	150x150
	G216.0955	Vierkanten/rechthoekige pijp/kanaal : 200 x 200 mm	200x200
	G216.0960	Vierkanten/rechthoekige pijp/kanaal : 250 x 250 mm	250x250
	G216.0965	Vierkanten/rechthoekige pijp/kanaal : 300 x 300 mm	300x300
	G216.0970	Vierkanten/rechthoekige pijp/kanaal : 350 x 350 mm	350x350
	G216.0975	Vierkanten/rechthoekige pijp/kanaal : 400 x 400 mm	400x400
	G216.0980	Vierkanten/rechthoekige pijp/kanaal : 450 x 450 mm	450x450
	Levertijd: 5 dagen na ontvangst betaling

Stormkragen vierkanten pijp/kanaal Voor vierkant / rechthoek kanaal
	Bestelnummer:	Omschrijving:	Afmeting:
	G216.0450	Vierkanten/rechthoekige stormkraag: 150 x 150 mm	150x150
	G216.0452	Vierkanten/rechthoekige stormkraag: 200 x 200 mm	200x200
	G216.0454	Vierkanten/rechthoekige stormkraag: 250 x 250 mm	250x250
	G216.0456	Vierkanten/rechthoekige stormkraag: 300 x 300 mm	300x300
	G216.0458	Vierkanten/rechthoekige stormkraag: 350 x 350 mm	350x350
	G216.0460	Vierkanten/rechthoekige stormkraag: 400 x 400 mm	400x400
	G216.0462	Vierkanten/rechthoekige stormkraag: 450 x 450 mm	450x450
	Levertijd: 5 dagen na ontvangst betaling

Vierkanten / rechthoek aansluitmonden Voor vierkant / rechthoek kanaal
	Bestelnummer:	Omschrijving: Aansluitmond om rechthoekige buis te koppelen op kap of afzuigkast	Afmeting:
	G216.1020	Vierkanten/rechthoekige aansluitmond: 150 x 150 mm	150x150
	G216.1025	Vierkanten/rechthoekige aansluitmond: 200 x 200 mm	200x200
	G216.1030	Vierkanten/rechthoekige aansluitmond: 250 x 250 mm	250x250
	G216.1035	Vierkanten/rechthoekige aansluitmond: 300 x 300 mm	300x300
	G216.1040	Vierkanten/rechthoekige aansluitmond: 350 x 350 mm	350x350
	G216.1045	Vierkanten/rechthoekige aansluitmond: 400 x 400 mm	400x400
	G216.1050	Vierkanten/rechthoekige aansluitmond: 450 x 450 mm	450x450
	Levertijd: 5 dagen na ontvangst betaling

GEURFILTER / KOOLSTOFFILTER en doosfilter in kast. Zonder afzuigmotor.
Toepassing: kleine keuken of verkoopwagen.

Met dit filter en uw eigen of losse afzuigmotor kunt u voldoen aan de wensen en of verplichting uw lucht te zuiveren. Wordt als 'monteer het zelf' uitvoering geleverd en kan voor of na de motor geplaatst worden. Voorkeur gaat uit voor plaatsing voor de motor. Plaatsing na de motor zal veel rendementverlies geven. Uitgevoerd met verwisselbaar voorfilter. Dit voorfilter is voor het behoud van uw koolstoffilter. Het voorfilter vernieuwen is goedkoper dan de koolstoffilters laten dichtslibben met vet. De koolstoffilters zullen door vet worden afgesloten waardoor de werking tot zelfs 0 gereduceerd kan worden. Oppassen dus.

Bestelnummer:

Aantal
koolstof filters

Toepassing:

typefilter:

afmeting:

b x d x h

Cap. M³/uur

Volt

G223.0515

Compact voor snackwagens of kleine bedrijfskeuken

Doosfilter

800 x 700 x 400

1500

----

G223.0520

Compact voor snackwagens of kleine bedrijfskeuken

Doosfilter

800 x 700 x 700

2500

----

GEURFILTER / KOOLSTOFFILTER in kast compleet met afzuigmotor.
Heeft u een keuken waar niet met vet, grill of wok wordt gewerkt, Dan kunt u met onderstaande filter volstaan. Heeft u echter een keuken waar ook vette lucht van het fornuis, grill of frituur komt, dan dient u te kiezen voor de uitvoering met zakkenfilter. Koolstoffilters zijn opgebouwd uit kleine koolstof staafjes die er uit zien als grote hagelslag korrels. Als u ze echter vergroot bekijkt ziet u dat de ze een open structuur hebben. Hierdoor kan de lucht in contact komen met alle koolstof, dus ook midden in de korrel. Indien deze korrel door het vet rondom bedekt wordt met vet is hij vernietigd en moet hij vervangen worden. Voorkom dus dat er vet op de korrels kan neerslaan. Rekening houdend met dit kunt u hoge kosten voorkomen.
Bestelnummer:	Aantal koolstof filters	Toepassing:	typefilter:	afmeting: b x d x h	Cap. M³/uur	Volt	Euro €
G223.0500	10	Keukens zonder frituur, wok of grill	geen voorfilter	1300 x 700 x 700	2000	230	1.530,00
G223.0505	15	Keukens zonder frituur, wok of grill	geen voorfilter	1300 x 700 x 700	3000	230	1.860,00
G223.0510	20	Keukens zonder frituur, wok of grill	geen voorfilter	1300 x 700 x 700	4000	230	2.465,00

GEURFILTER / KOOLSTOFFILTER in kast compleet met afzuigmotor en zakkenfilter als voorfilter.

Uw gemeente kan u dit filter verplicht stellen als het afvoeren van lucht boven de omliggende daken niet
mogelijk is of als de lucht te veel vet en geurdeeltjes bevat, waardoor uw buren reden tot klagen kunnen hebben.
Deze filter/afzuigopstelling haalt eerst de vet en vuildeeltjes uit de lucht waarna de koolstoffilters de geurmoleculen
uit de lucht filteren. Hierdoor zal de uitgeblazen lucht bijna vrij zijn van alle stoffen die u tijdens het koken aan deze
lucht heeft toegevoegd. Het is niet de bedoeling dat de lucht daarna weer terug gaat naar de keuken.
De lucht moet gewoon buiten geloosd worden.

De afgezogen lucht van een wokrestaurant of houtskoolgril is voor deze installatie een probleem. Houtskool kan een hele hoge temperatuur geven.
Gevaar hiervan is dat het zakkenfilter verbrandt met alle gevaren van dien. De filters zullen bij een wokrestaurant sneller vervangen moeten worden dan gebruikelijk. Dit is natuurlijk ook goed te verklaren als we zien wat daar in de praktijk gebeurt.

Bel ons en vraag naar Pim als u vragen heeft. Tel: +31 (0)226 35 45 35

Bestelnummer:	Aantal koolstof filters	Toepassing:	typefilter Zakkenfilter:	afmeting: l x d x h	Cap. M³/uur	Volt	Gewicht: kg	Euro €
G052.0000	8	frituur, döner (draai)grill of bakplaat	1/1	1800 x 670 x 500	1500	230	125	2.275,00
G052.0002	12	frituur, döner (draai)grill of bakplaat	1/1	1800 x 670 x 500	2400	230	130	2.550,00
G052.0005	16	frituur, döner (draai)grill of bakplaat	1/1	2200 x 670 x 670	3200	230	155	2.995,00
G052.0010	24	frituur, döner (draai)grill of bakplaat	1/1 + 1/2	2300 x 990 x 670	4800	230	170	3.825,00
G052.0015	32	frituur, döner (draai)grill of bakplaat	2 x 1/1	2300 x 1290 x 670	6400	400	175	5.200,00

- Aluminium omkasting afneembare panelen door middel van sleutel.
- Inclusief koolstofpatronen
- Inclusief zakkenfilter.
- Inclusief doosfilter
- Inclusief motor
- Werkschakelaar

afgebeeld = 7223.0402 met cap. van 4800 M³/uur

VERVANGINGSFILTERS VOOR BOVENSTAANDE KOOLSTOFFILTERINSTALLATIE
Afbeelding:	Bestelnummer:	Omschrijving:	typefilter:	afmeting: b x h x lengte
klik op tekening voor vergroting	G223.0410	Koolstofpatroon	koolstof	Ø 141 x 450	standaard lengte
Zakkenfilter				A x B x C
	G223.0420	zakkenfilter	zakken 1/1	595 x 595 x 600 mm	(Afgebeeld)
	G223.0421	zakkenfilter	zakken 3/4	446 x 595 x 600 mm
	G223.0422	zakkenfilter	zakken 1/2	297 x 595 x 600 mm
	G223.0423	zakkenfilter	zakken 1/1	595 x 595 x 360 mm
	G223.0424	zakkenfilter	zakken 3/4	446 x 595 x 360 mm
	G223.0425	zakkenfilter	zakken 1/2	297 x 595 x 360 mm
Doosfilter
	G223.0430	Doosfilter	1/1	595 x 595 x 43 mm	(Afgebeeld)
	G223.0431	Doosfilter	3/4	446 x 595 x 43 mm
	G223.0432	Doosfilter	1/2	297 x 595 x 43 mm

Afzuigmotor los zonder aansluitstukken als vervanging van uw huidige motor.

CHAYSOL afzuigmotor, ingebouwd in waterdichte box met geluidsisolatiefilter

CHAYSOL AFZUIGMOTOR IN BOX HORIZONTAAL UITBLAZEND.

S- vent afzuigmotor, ingebouwd in waterdichte box

S-VENT AFZUIGMOTOR IN BOX HORIZONTAAL UITBLAZEND.

Indirect aangedreven afzuigmotor ingebouwd in waterdichte box met v-snaaraandrijving en naastgelegen motor

AFZUIGMOTOR, in box met naastgelegen motor HORIZONTAAL uitblazande wind en watervaste box - inclusief voorgemonteerde montagemond - indirect aangedreven afzuigmotor - grote capaciteit.

Buisventilator

Standenregelaar t.b.v. de afzuigmotor

Elektronische standenregelaar voor: 230 volt afzuigmotor tot 5 Ampère / 1200Watt

5-standen regelaar driefase (400 volt)

tl-verlichting voor afzuigkappen

I.v.m. het risico van breuk verzenden wij TL en armatuur uitsluitend als zij gelijk met een afzuigkap geleverd kunnen worden.

Losse buizen verzenden wij dus niet.

Gasgebrekklep drukgebrekklep B-klep en magneetklep t.b.v. veiligheid en voorschriften.

Afzuigfilter / labyrintfilter.

Montagemonden.

Pijp / buizen.

Sierrozet

Dakdoorvoer.

Stormkraag voor op het dak.

Regenkap.

Deflectorkap .

Verticale uitblaaskappen

Muurbeugel

Bocht 90° rond

Bocht 45°

Verloopstuk rond

Zadelstuk recht 90°

Zadelstuk 45º.

T-stuk, compleet 90º.

Kleppen rond

Einddop.

Flexibele slang ongeïsoleerd

Flexibele slang geïsoleerd dubbelwandig

Verloop van rond naar 400 x 400mm vierkant aansluitstuk

Deflectorkappen vierkant Voor vierkant / rechthoek kanaal

Vierkanten/rechthoekige bocht 90° Voor vierkant / rechthoek kanaal

Vierkanten/rechthoekige bocht 45° Voor vierkant / rechthoek kanaal

Vierkanten pijp / kanaal Voor vierkant / rechthoek kanaal

Stormkragen vierkanten pijp/kanaal Voor vierkant / rechthoek kanaal

Vierkanten / rechthoek aansluitmonden Voor vierkant / rechthoek kanaal

GEURFILTER / KOOLSTOFFILTER en doosfilter in kast. Zonder afzuigmotor. Toepassing: kleine keuken of verkoopwagen.

GEURFILTER / KOOLSTOFFILTER in kast compleet met afzuigmotor.

GEURFILTER / KOOLSTOFFILTER in kast compleet met afzuigmotor en zakkenfilter als voorfilter.

VERVANGINGSFILTERS VOOR BOVENSTAANDE KOOLSTOFFILTERINSTALLATIE

CHAYSOL AFZUIGMOTOR IN BOX
HORIZONTAAL UITBLAZEND.

S-VENT AFZUIGMOTOR IN BOX
HORIZONTAAL UITBLAZEND.

AFZUIGMOTOR, in box met naastgelegen motor
HORIZONTAAL uitblazande wind en watervaste box
- inclusief voorgemonteerde montagemond
- indirect aangedreven afzuigmotor
- grote capaciteit.

GEURFILTER / KOOLSTOFFILTER en doosfilter in kast. Zonder afzuigmotor.
Toepassing: kleine keuken of verkoopwagen.
